- a) Amplificatoare cu un singur etaj de amplificare
- Pentru a constitui un etaj de amplificare, amplificatoarele elementare sunt
completate cu reteaua de polarizare ( mai simpla sau mai complexa in functie
de necesitatile de insensibilizare la variatiile temperaturii, tensiunii de
alimentare sau parametrilor tranzistoarelor) si cu elemente de clupaj. Elementele
de clupaj fac legatura cu sursa ( sau etajul anterior ) si cu etajul urmator
(sau sarcina). Cuplajul galvanic (direct sau prin rezistente) are dezavantaje
importante cum ar fi influentarea reciproca a etajelor in curent continuu
sau pierderile de putere pe rezistente. Cel mai utilizat element de clupaj
este condensatorul. El asigura o separare ideala in curent continuu si un
cuplaj foarte bun in curent alternativ ( atunci cand este bine ales, adica
avand o reactanta neglijabila la frecventa minima a semnalului).
-

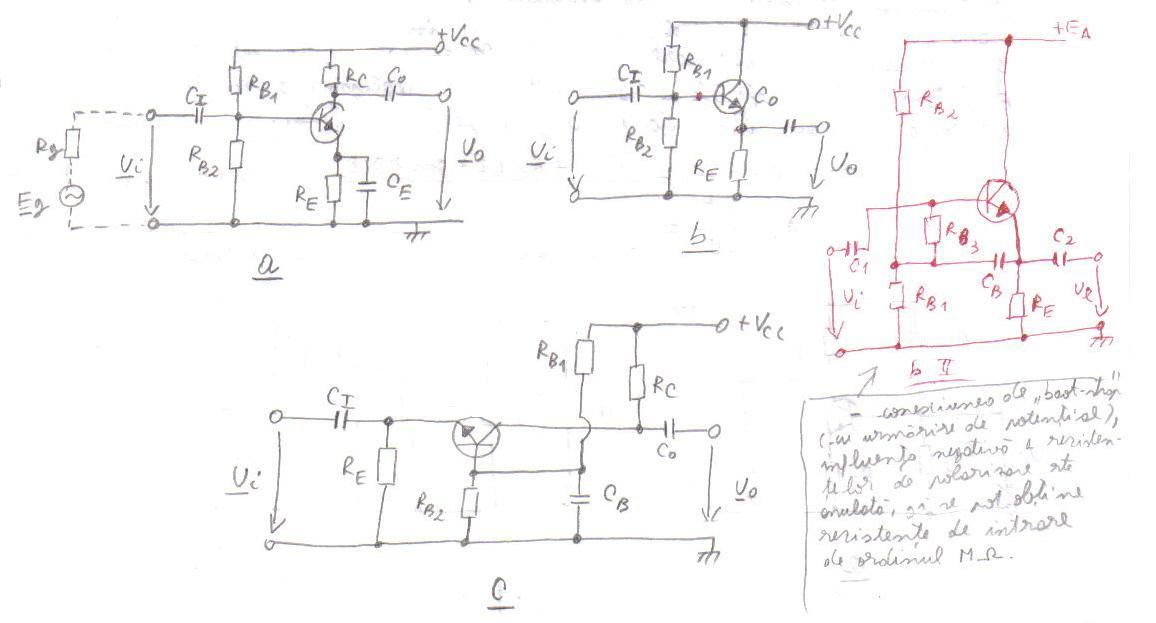

- Schemele obisnuite al ASM cu tranzistoare bipolae sunt prezentate in figura
de mai jos. Ci si Co sunt condensatoare de clupaj. Dupa cum am vazut pentru
conexiunea EC, Re micsoreaza Au si mareste Ri. Eliminarea influentei Re in
curent alternativ se face cupland in paralel un condensator Ce cu reactanta
neglijabila in domeniul de frecvente de lucru. Acesta poarta numele de condesator
de decuplare. Un rol asemanator il are condensatorul Cb pentru conexiunea
BC.
- Uneori se utilizeaza o solutie de compromis
care permite realizarea unei amplificari dorite si a unei rezistente marite
de intrare (EC), numita decuplare partiala.
-
- b) Amplificatoare cu mai multe etaje
- Un ASM contine obisnuit mai multe etaje legate in
cascada. In acest saz amplificarea totala este produsul amplificarilor individuale.

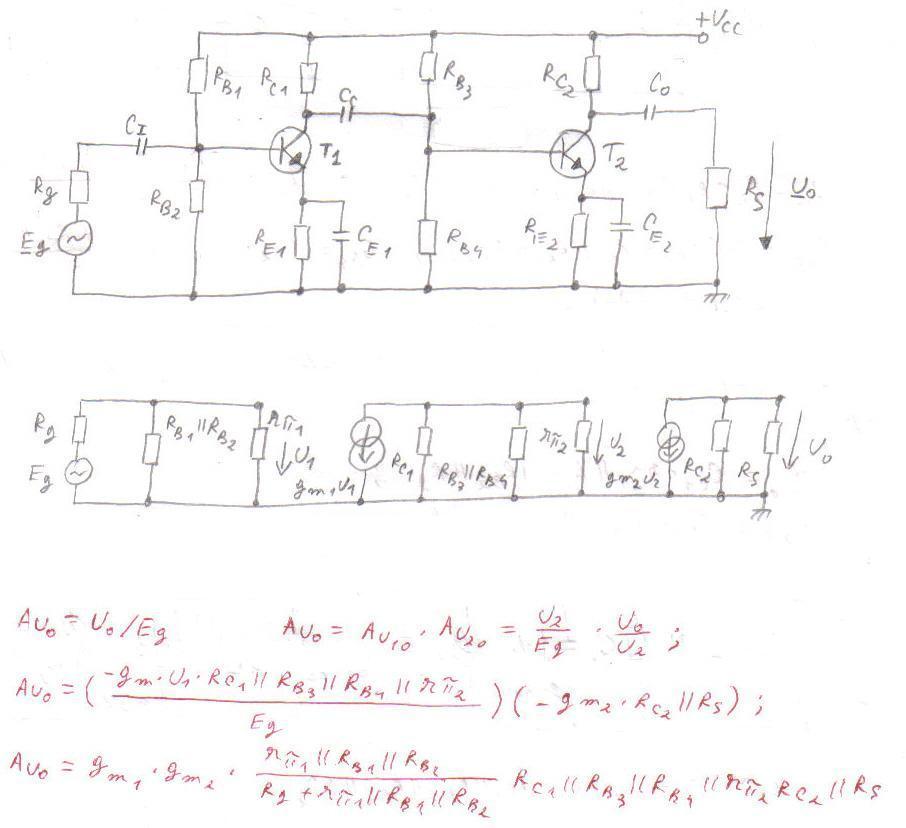

Se ia un amplificator de semnal mic cu doua etaje ca in figura de mai jos. Cu
ajutorul schemei echivalente la frecvente medii se calculeaza amplificarea in
banda.
- Cis sunt constante de timp de scurtcircuit si se calculeaza
pe schema echivalenta de joasa frecventa. Cis este produsul intre capacitatea
Ci si rezistenta echivalenta la bornele sale, atunci cand celelalte condensatoare
sunt considerate scurtcircuit
-
- Cio sunt constante de timp de circuit deschis si se
calculeaza pe schema echivalenta la inalta frecventa. Cio este produsul intre
capacitatea condensatorului i si rezistenta echivalenta la bornele sale, atunci
cand celelalte condensatoare sunt considerate la reactante infinite.
-
