a) Circuitul repetor (neinversor)
Circuitul repetor neinversor se obtine din amplificatorul neinversor din fig. 1.1, daca R1 =infinit. Schema care rezulta are aspectul din fig. 1.4.

Amplificarea in bucla inchisa a circuitului repetorului :
- pt AO ideal A = 1
- pt AO real :

     Din cauza complexitatii ei relatia este nepractica. Tinand seama de faptul ca parametrul cu influenta cea mai mare este a, relatia aproximativa a amplificarii in bucla inchisa in functie numai de amplificarea in bucla deschisa este : A = 1 / ( 1 + 1 / a )
     Rezistenta de intrare a repetorului : Rin,re = ( rd + Rc + R2 ) / ( 1 - Are ) Pentru o valoare data a rezistentei de intrare diferentiale a AO, rezistenta de intrare a circuitului repetor se abate de la valoarea ideala si anume Rin, id = rd ( 1 + a ), cu peste 10 % pentru Rl = 1K si aproximativ 1,5 % pentru Rl = 10 K.
     Rezistenta de iesire a repetorului :

depinde de valorile rezistoarelor Rc si R2. Pentru o valoare data a rezistentei de iesire a AO, rezistenta de iesire a repetorului se abate de la valoarea ideala Ro,id = ro / ( 1 + a ) cu 0,1 % pana la 20% cand Rc si R2 se modifica intre 1k si 100k.

b) Circuitul sumator inversor
Structura sumatorului inversor se prezinta in fig.1.5. Inlocuind AO din fig.1.5 cu modelul din fig. 1.2 se pot scrie urmatoarele relatii :

a) functia de transfer a circuitului :
- pentru AO ideal :
          uo,od = Aid,1 x ui1 + aid,2 x ui2 + ... + Aid,n x uin
     unde amplificarile Aid,1, Aid,2, ... , Aid,n sunt de forma :
          Aid,x = - Rr / Rx; x = 1,2,...,n
- pentru AO real se tine seama numai de influenta amplificarii in bucla deschisa :
          Are,x = Aid,x / ( 1 + Kn / a )
     unde coeficientul de imperfectiuni al circuitului este:
          Kn = 1 + Rr / Rech,
     iar rezistenta echivalenta are expresia :
          Rech = R1 // R2 // ... // Rn

b) rezistenta de intrare corespunzatoare fiecarui semnal de intrare :
Rin,x = Rx + Rr / (1 + a) ; x = 1,2,...,n

c) rezistenta de iesire a sumatorului inversor :
Rout = ro / ( 1 + a / Kn )



c) Circuitul diferential realizat cu un singur AO
Structura circuitului diferential se prezinta in fig.1.6. Inlocuind AO din fig.1.6 cu modelul din fig. 1.2 se pot scrie urmatoarele relatii:

a) functia de transfer a circuitului :
- pentru AO ideal :
          uo,id = R2 / (R1 + R2) x (1 + R4 / R5 ) x ui1 - R4 / R5 x ui2
     in cazul unui amplificator diferential oarecare, respectiv :
          uo,id = K x ( ui1 - ui2), K = R2 / R4 = R4 / R3
     in cazul unui amplificator diferential echilibrat.
- pentru AO real , daca se tine seama numai de influenta amplificarii in bucla deschisa
          uo,re = uo,id / ( 1 + 1 / a x b )
     unde factorul de reactie este :
          b = R3 / ( R3 + R4 )

b) rezistenta de intrare corespunzatoare fiecarui semnal de intrare:
- pentru ui1, aplicat la intrarea neinversoare:
     Rin,1 = R1 + R2 // [ rd ( 1 + a x b )]
- pentru ui2, aplicat la intrarea inversoare :
     Rin,2 = R3 + R4 / (1 + a )

c) rezistenta de iesire a circuitului diferential :
Rout = ro / ( 1 + a x b )


d) Circuite diferentiale realizate cu mai multe AO
Circuitele diferentiale realizate cu doua sau mai multe AO asigura impedante mari de intrare pentru ambele semnale.

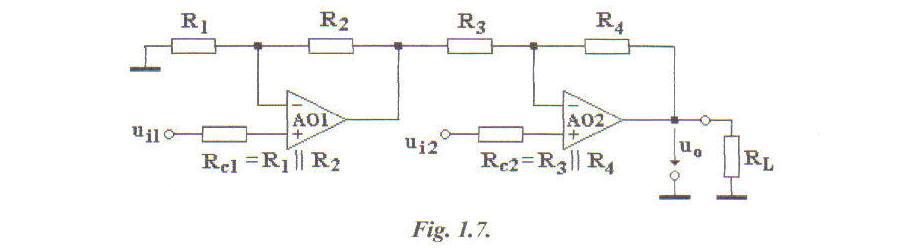

Circuitul diferential din fig.1.7 este realizat cu doua AO.

a) tensiunea de iesire a circuitului:
- pentru AO ideale
          uo,id = ( 1 + R4 / R3) x ui2 - R4 / R3 x ( 1 + R2 / R1 ) x ui1
- pentru AO reale,
     daca se tine seama numai de influenta valorii finite a amplificarii in bucla deschisa si se considera AO identice ( a1 = a2 = a) unde :
          b1 = R1 / ( R1 + R2) iar b2 = R3 / ( R3 + R4 ).


b) rezistenta de intrare
     corespunzatoare fiecarui semnal de intrare pentru ui1 este :
          Rin1 = rd1 x ( 1 + a x b1 );
     iar ui2 este :
          Rin2 = rd2 x (1+a x b2)
     unde rd1 si rd2 reprezinta rezistentele de intrare diferentiale ale AO1 si AO2.

c) rezistenta de iesire a circuitului
           Rout = ro2 / (1 + a2 x b2)
     unde ro2 reprezinta rezistenta de iesire a AO2.
