Amplificator de putere auto de 4 x 80 W ( TDA7560 )

Din categoria HI-FI auto face parte si amplificatorul prezentat aici.

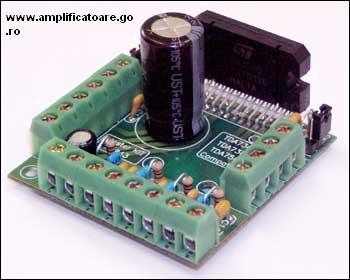

Circuit complet - in format JPEG
Schema - in format JPEG
Fata inscriptionata - in format JPEG
Cablaj imprimat fata a - in format JPEG
Cablaj imprimat fata b - in format JPEG

Tensiunea de alimentare6...18, standard 14,4 v
Curent maxim suportat10
Curentul de gol200 mA
Puterea de iesire, Vcc = 14,4 v si Rout = 4 Ohm50 W
Puterea de iesire, Vcc = 14,4 si Rout = 2 Ohm80 W
Facorul de amplificare26 dB
Danda de frecventa reprodusa 20...20000 Hz
Rezistenta de intrare100 k

ComponenteDescriereBucati
C1, C6... C100,1 uF
6
C2... C5470 pF
4
C11 2200 uF/25 v
1
C12... C140,47 uF
3
C15 47 uF/25 v
1
CI 1 TDA7560
1
R1... R41 k
4
R5 10 k
1
R647 k
1
