- Amplificator de putere de 4 x 30 W ( TDA7385 ) / 4 x 40 W ( TDA7386 )
-
- Dedicat amplificatoarelor auto in special dar pot fi folosite si petru HOME ca sisteme stereo sau 5.1.
-

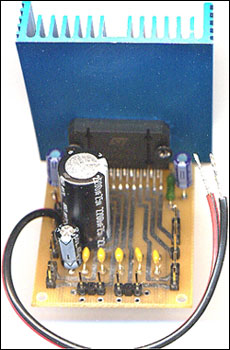

- Circuit complet - in format JPEG

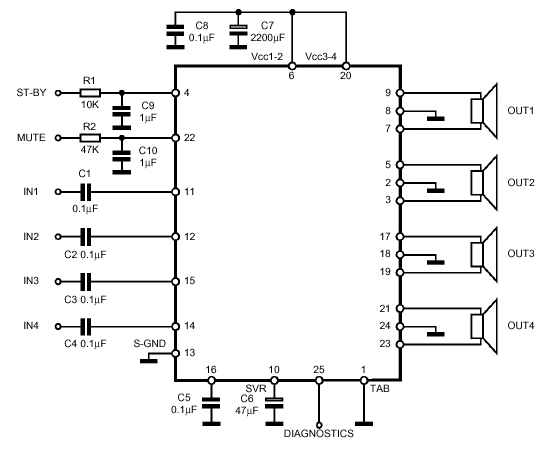

- Schema - in format JPEG

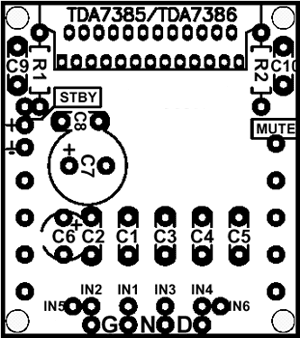

- Fata inscriptionata - in format JPEG
- Cablaj imprimat - in format JPEG
-
- Tensiunea de alimentare - 6... 18 v
Curentul maxim suportat - 4,5... 5,5 A
Curentul in regimul mute/stand- - 100 mA
Banda de frecventa reprodusa - 20... 75000 Hz
Distorsiuni armonice - max 1%
Rezistenta de iesire (nominal 4 Ohm) - mai mare de 2 Ohm
Puterea de iesire - 4x30 (TDA7385) / 4x40 (TDA7386) W
Rezistenta de intrare - 100 k
Factorul de amplificare - 26 dB
Sensibilitate - 300 mV
Dimensiuni PCB - 45 x 40 mm -
| Componente | Descriere | Bucati |
| C1, C2, C3, C4, C5, C8 | 0,1 uF | 6 |
| C6 | 47 uF/25v | 1 |
| C7 | 2200 uF/25v | 1 |
| C9, C10 | 1 uF/25v | 2 |
| R1 | 10 k | 1 |
| R2 | 47 k | 1 |
| CI 1 | TDA7385 TDA7386 | 1 |
-
