- Amplificator de putere 100W ( TDA 7294 )
-
- Un amplificator dedicat HOME care poate scoate o putere muzicala de 100
wati .
-
- Aveti mare grija deoarece partea din integrat atasata la radiator este pusa la MINUS nu la MASA !!...
-

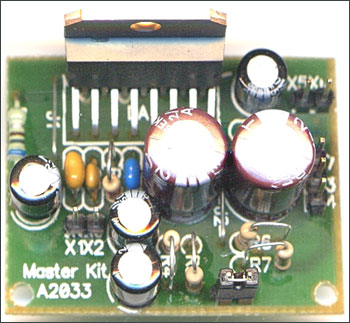

- Circuit complet - in format JPEG

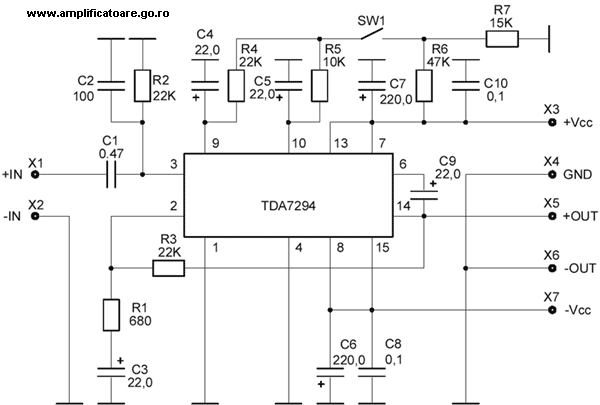

- Schema - in format JPEG

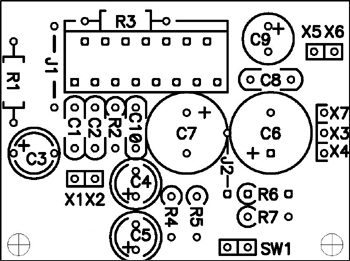

- Fata inscriptionata - in format JPEG

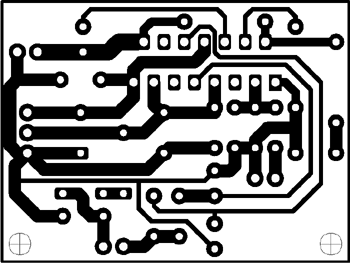

- Cablaj imprimat - in format JPEG
-
- Tensiunea de alimentare 10... 40 v
Curent maxim suportat - 10 A
Cureentul consumat in gol - 20... 60 mA
Puterea de iesire cu distorsiuni armonice de max 0,5% :
Vcc = ± 35 v, Rout = 8 Ohm - 70 W
Vcc = ± 31 V, Rout = 6 Ohm - 70 W
Vcc = ± 27 v, Rout = 4 Ohm - 70 W
Puterea de iesire muzicala cu distorsiuni armonice de maxim 10% :
Vcc = ± 38 v, Rout = 4Ohm - 100 W
Vcc = ± 33 v, Rout = 6Ohm - 100 W
Vcc = ± 29 v, Rout = 8Ohm - 100 W
Factoru de amplificare - 30 dB
Domeniu de frecvente reprodus - 20... 20000 Hz
Rezistenta de intrare - 22 k -
| Componente | Descriere | Bucati |
| C1 | 0,47 F | 1 |
| C2 | 100 pF | 1 |
| C3, C4, C5, C9 | 22 u/50v | 4 |
| C6, C7 | 220 uF/50v | 2 |
| C8, C10 | 0,1 uF | 2 |
| CI 1 | TDA7294 | 1 |
| R1 | 680 Ohm | 1 |
| R2....R4 | 22 k | 3 |
| R5 | 10 k | 1 |
| R6 | 47 k | 1 |
| R7 | 15 k | 1 |
-
