Amplificator audio de putere de 80W ( TDA7293 )

     Un amplificator de putere fara cuvinte! Poate fi folosit sub orice configuratie de la stereo pana la amplificatoare de bas. Dimensiuni foarte de mici cu putine piese incorporate si foarte ieftin.

Aveti mare grija deoarece partea din integrat atasata la radiator este pusa la MINUS nu la MASA !!...

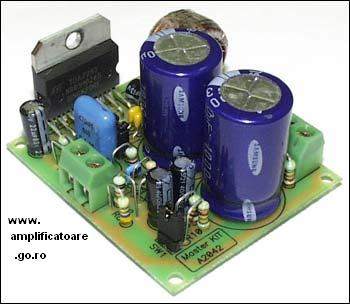

Circuit complet - in format JPEG

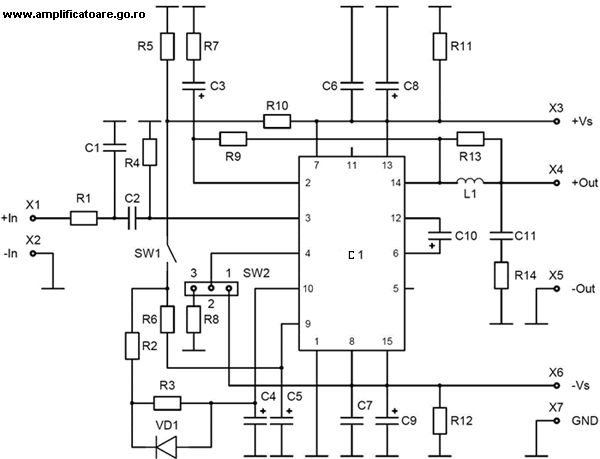

Schema - in format JPEG

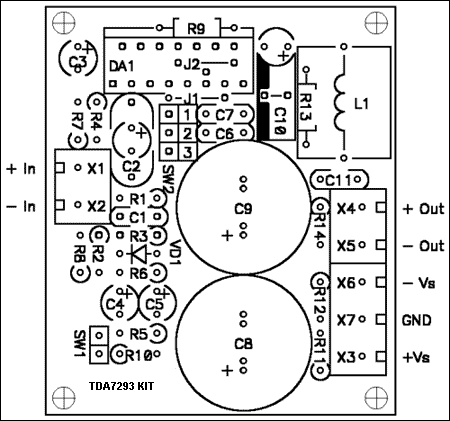

Fata inscriptionata - in format JPEG

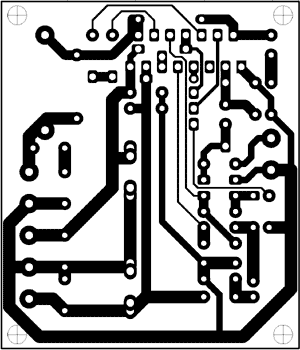

Cablaj imprimat - in format JPEG

Tensiunea de alimentare +/- 12... 50 volti
Curentul maxim suportat 10 A
Curentul de mers in gol 30 mA
Curentul in regim Mute/ST 0,5 mA
Puterea de iesire THD = 1% Vcc = +/- 30 v Rout = 4 Ohm 80 W
Puterea de iesire THD = 10 %, Vcc = +/- 45 v, Rout = 4 Ohm 140 W
Puterea de iesire THD = 10 %, Vcc = +/- 30 v, Rout = 8 Ohm 110 W
Factoru de amplificare ( ideal pentru amplificatoare de bas ) 30 dB
Domeniu de frecvente 20...20000 Hz
Rezistenta de intrare 22 k

Componente Descriere Bucati
C1 470 pF
1
C2 0,47 nF
1
C3, C10 22 uF
2
C4, C5 10 uF
2
C6, C7, C11 0,1 nF
3
C8, C9 1000 uF
2
CI1 TDA7293
1
L1 5 H
1
R1 1 k
1
R2 10 k
1
R3 30 k
1
R4, R5, R9... R12 22 k
6
R6 20 k
1
R7 680 Ohm
1
R8, R14 4,7 Ohm
2
R13 270 Ohm
1
VD1 1N4148
1
