Amplificator de putere mono HI-FI de 32 W ( TDA2050 )

Un amplificator de inalta calitate in domeniul audio care conform standardului IEC~268.3 scoate o putere de 50W.

Circuit complet - in format JPEG

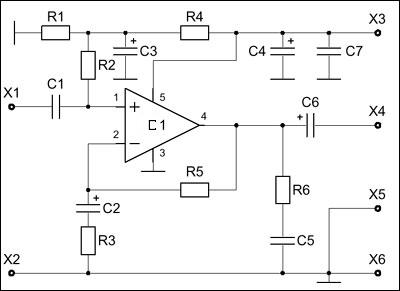

Schema - in format JPEG

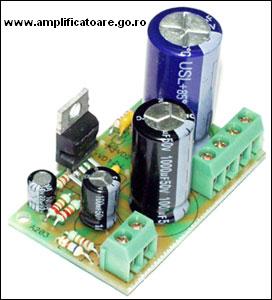

Fata inscriptionata - in format JPEG
Cablaj imprimat - in format JPEG

Tensiunea de alimentare10...50 Vcc
Curentul maxim admis5 A
Curentul de mers in gol30...55 mA
Puterea de iesire, la Thd 0,5 % si Vcc = 36 V , Rout = 4 Ohm28 W
Puterea de iesire, la Thd 0,5 % si Vcc = 36 V , Rout = 8 Ohm18 W
Puterea de iesire, la Thd 0,5 % si Vcc = 44 V , Rout = 8 Ohm25 W
Puterea de iesire, la Thd 10 % si Vcc = 36 V , Rout = 4 Ohm35 W
Puterea de iesire, la Thd 10 % si Vcc = 36 V , Rout = 8 Ohm22 W
Puterea de iesire, la Thd 10 % si Vcc = 44 V , Rout = 4 Ohm32 W
Distorsiuni armonice Vcc = 36v, Rout = 4 Ohm, F =1 kHz, Pout = 0,1 - 24 W0.03 %
Distorsiuni armonice Vcc = 44v, Rout = 8 Ohm, F =1 kHz, Pout = 0,1 - 20 W 0.02 %
Factoru de amplificare30 dB
Rezistenta de intrare22 k
Domeniu de frecventa20...25k Hz

ComponenteDenumireBucati
C1, C50,47 uF
2
C2 22 uF, 50 v
1
C3 100 uF, 50 v
1
C4 1000 uF, 50 v
1
C6 2200 uF, 50 v
1
C7 0,1 uF, 100 v
1
IC1 TDA2050
1
R1, R2, R4, R5 22 k
1
R3680 Ohm
1
R62,2 Ohm
1
