Amplificator de putere mono HI-FI de 18W (TDA2030A)

     Un amplificator integrat care poate ajunge la o putere de iesire de 18 wati HI-FI cu dimensiuni reduse si putine componente electronice. Este ideal pentru auditii home cinema sau variante stereo.

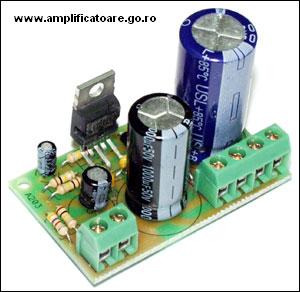

Circuit complet - in format JPEG
Schema - in format JPEG
Fata inscriptionata - in format JPEG
Cablaj imprimat - in format JPEG

Tensiunea de intrare12...44 volti
Curent maxim suportat3,5 A
Curentul in repaos 50 ma
Puterea de iesire la THD = 0,5 % Vcc = 32V Rout = 4 Ohm
18 W
Puterea de iesire la THD = 0,5 % Vcc = 32V Rout = 8Ohm12 W
Puterea de iesire la THD = 0,5 % Vcc = 38V Rout = 8Ohm16 W
Distorsiuni armonice Vcc = 32V Rout 4 Ohm
F = 40 - 15000 Hz, Pout = 0,1... 14 W 		0.08 %
Distorsiuni armonice Vcc = 32V Rout 8Ohm
F = 40 - 15000 Hz, Pout = 0,1... 14 W 		0.08 %
Factoru de amplificare26 dB
Rezistenta de intrare100 k
Domeniu de frecvente reprodus20...25000 Hz

ComponenteDenumireBucati
C10,47 uF
1
C2 2,2 uF, 50 v
1
C3 22 uF, 50 v
1
C4 1000 uF, 50 v
1
C5, C7 0,1 uF, 50 v
2
C6 2200 uF, 50 v
1
CI 1 TDA2030A
1
R1, R2, R4, R5 100 k
4
R34,7 k
1
R61 Ohm
1
VD1, VD21N4001
2
