- Amplificator de putere HI-FI de 22 W ( TDA2005 )
-
- Un amplificator foarte des intalnit in echipamentele
audio auto deoarece este ideal din punctul de vedere calitate pret. Prezint
varianta in punte a amplificatorului care duce pana in 22 wati la o rezistenta
de iesire de 4 Ohm. Are o plaja de alimentare variata de la 6 volti la 18
volti. Poate fi folosit si in echipamente portabile.
-

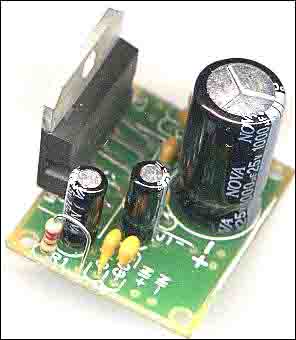

- Circuit complet - in format JPEG

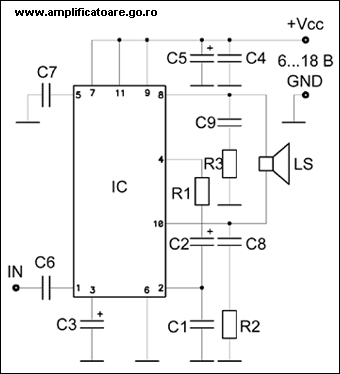

- Schema - in format JPEG

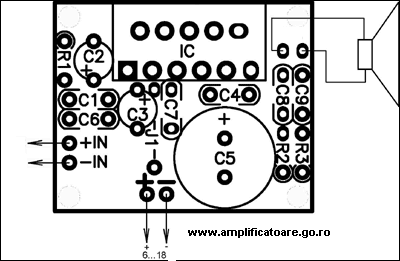

- Fata inscriptionata - in format JPEG
- Cablaj imprimat - in format JPEG
-
- Tensiunea de alimentare - 6... 18 v
Curent maxim suportat - 3 A
Curentul in repaos - 75 mA
Banda de frecventa reprodusa - 40... 20000 Hz
Distorsiuni armonice - 1%
Rezistenta de iesire (nominal 3,2) - mai mare de 2 Ohm
Puterea de iesire - 22 W
Sensibilitatea - 300 mV
Factorul de amplificare - 50 dB
-
| Componente | Descriere | Bucati |
| R1 | 220 Ohm | 1 |
| R2, R3 | 1,1 Ohm | 2 |
| C1 | 1000 pF | 1 |
| C2, C3 | 10 uF/ 25... 50 v | 2 |
| C4, C6... C9 | 0,1 uF | 5 |
| C5 | 1000 uF/ 25... 35 v | 1 |
| IC | TDA2005 | 1 |
-
