- Amplificator auto mono audio de 12 W ( TDA2003 )
-
- Nimic nu se compara cu un amplificator facut
de propriile maini ! Cred dupa parerea mea ca un amplificator mai ieftin ca
acesta la 12 wati nu exista ! Este ideal pentru masina sau pentru o camera
fara prea multe pretentii. Poate fi folosit pentru orice creatie portabila
de la emitatoare pana la "tunarirea unei biciclete" asa cum a facut
un prieten. Circuitul este foarte liniar si dimensiuni incredibile de mici.
-

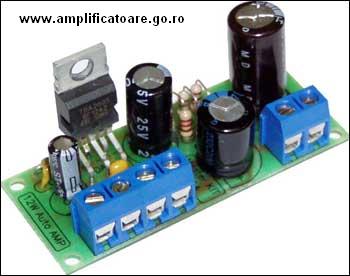

- Circuit complet - in format JPEG
- Schema - in format JPEG

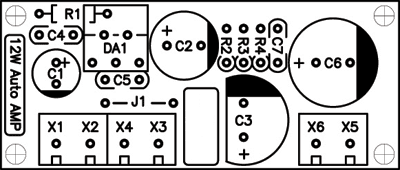

- Fata inscriptionata - in format JPEG
- Cablaj imprimat - in format JPEG
-
- Tensiunea de alimentare: 8 - 18 volti, standard 14,4 volti.
Curentul maxim consumat: 3,5 amperi.
Curentul consumat in gol: 50 mA.
Puterea de iesire, la
(Vcc = 14,4 v, Rout = 1,6 Ohm, Thd = 10%, F = 1 kHz): 12 W.
Coeficientu de distorsiune, la
(Rout = 4/2 Ohm, Pout = 1... 10 W, F = 1 kHz): 0,15 %.
Factoru de amplificare Au: 40.
Rezistenta de intrare: 150 k.
Domeniul de frecvente reprodus: 40...15000 Hz.
Rezistenta de iesire: 2 - 8 Ohm.
Dimensiunile PCB-ului: 58 X 25 mm. -
| Componente | Denumire | Bucati |
| C1 | 10 uF | 1 |
| C2 | 470 uF | 1 |
| C3, C6 | 1000 uF | 2 |
| C4 | 0,033 uF | 1 |
| C5, C7 | 0,1 uF | 1 |
| CI 1 | TDA2003 | 1 |
| R1 | 39 Ohm | 1 |
| R2 | 220 k | 1 |
| R3 | 2,2 Ohm | 1 |
| R4 | 1 Ohm | 1 |
-
