Amplificator de putere HI-FI de 70W (TDA1562)

     Un amplificator audio de putere care poate fi folosit in diverse configuratii. Poate scoate o putere de 70 wati pe o impedanta de iesire de 4 Ohm. Dimensiuni foarte reduse si un numar de componente electronice redus. Poate fi folosit cu rezultate bune din punct de vedere al fidelitatii si ca amplificator de bas.

Circuit complet - in format JPEG
Schema - in format JPEG

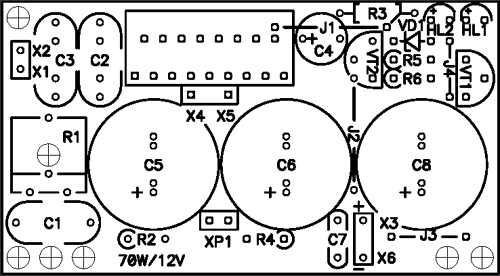

Fata inscriptionata - in format JPEG

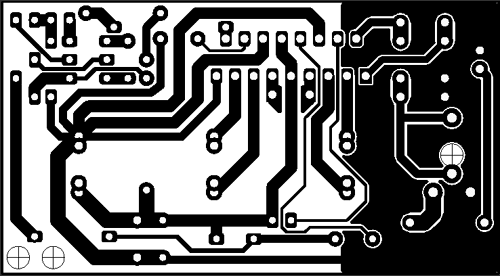

Cablaj imprimat - in format JPEG

Tensiunes de alimentare - 14,4 volti ( nu mai mult de 18 v )
Curentul maxim suportat - 10 A
Curentul de gol - 10... 150 mA
Curentul in regim Mute/st - 25 mA
Rezistenta de iesire recomandata - 4 Ohm
Puterea de iesire in functie de factorul de distorsiuni:
0,03% - 1 W
0,06% - 20 W
0,5% - 55 W (clasa N)
10% - 70 W (clasa N)
Factoru de amplificare - 26 dB
Domeniul de frecvente redat - 20...20000 Hz
Rezistenta de intrare - 10 k


Componente

Descriere

Bucati

C1

0,47 uFu

1

C2, C3

0,1 uFu

2

C4

10 uF/25 v

1

C5, C6

4700 uF/25 v

2

C7

0,1 uF

1

C8

2200 uF/25 v

1

CI 1

TDA1562

1

HL1

dioda led rosie

1

HL1

dioda led verde

1

R1

10 k

1

R2, R4

10 k

2

R3

100 k

1

R5

1 k

1

R6

820 Ohm

1

VD1

Zenner 2V4

1

VT1

BC558

1

VT1

BC548

1
