- Amplificator de putere de 4x11W / 2x22W (TDA1554Q)
-
- Acest amplificator lucreaza in banda de frecvente
45Hz...20kHz cu un coeficient de distorsiuni de 0,1%. Poate fi folosit
in diverse aplicatii.
-

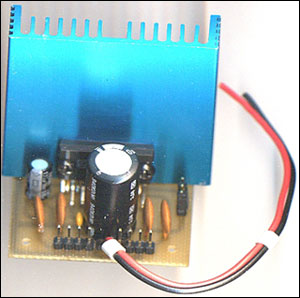

- Circuit complet - in format JPEG

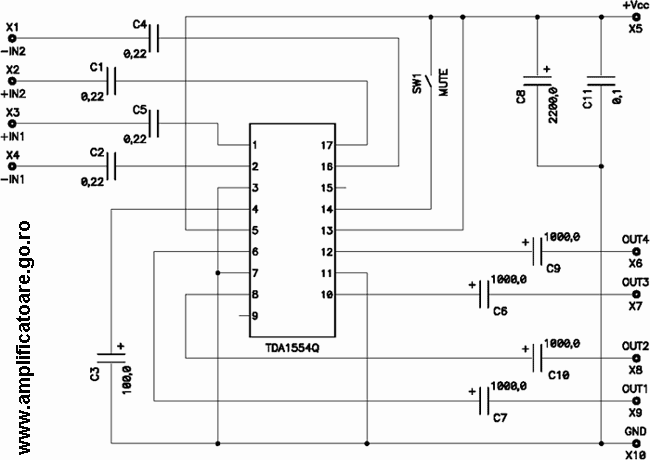

- Schema varianta a) - in format JPEG

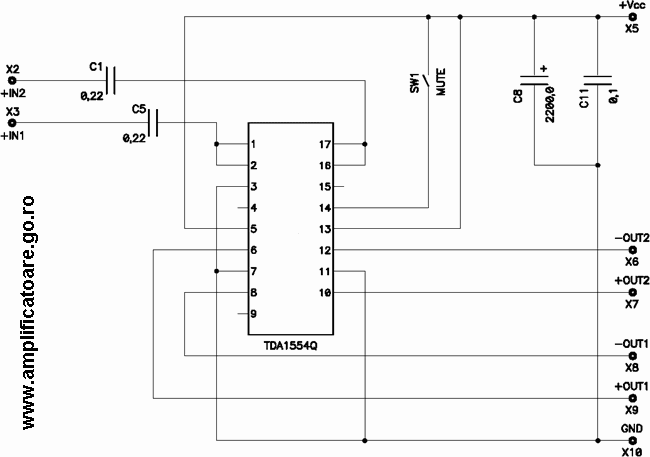

- Schema varianta b)-punte - in format JPEG

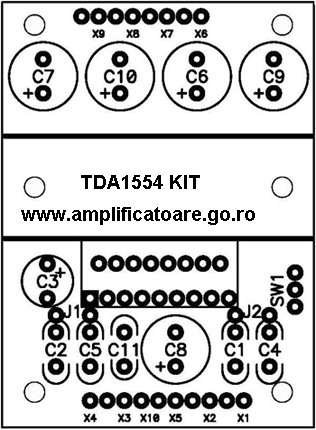

- Fata inscriptionata - in format JPEG

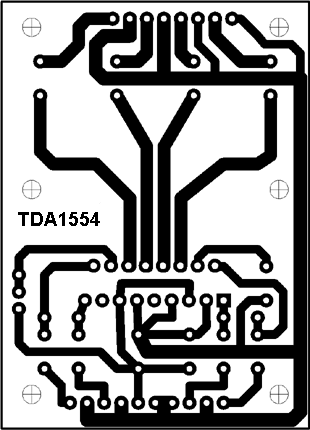

- Cablaj imprimat - in format JPEG
-
- Tensiunea de alimentare - 6... 15 v
Curent maxim suportat - 4 A
Curentul in regim mute/standby - 100mA
Banda de frecventa reprodusa - 45... 20000 Hz
Distorsiuni armonice - 0,1%
Rezistenta de iesire (nominal 4) - mai mare de 2 Ohm
Puterea de iesire - 11 W
Rezistenta de intrare - 60 k
Puterea in punte 2x22 W :
Puterea de iesire in punte - 22 W
Rezistenta de intrare in punte - 30 k -
| Componente | Descriere | Bucati |
| C1, C2, C4, C5 | 0,22 uF | 4 |
| C3 | 100 uF/... 50 v | 1 |
| C6, C7, C9, C10 | 1000 uF/.... 50 v | 4 |
| C8 | 2200 uF/... 50 v | 1 |
| C11 | 0,1 F | 1 |
| CI 1 | TDA1554Q | 1 |
-
