- Amplificator audio de 2x22 W ( TA8210AH/AL )
-
- Este un amplificator auto si nu numai, de
joasa frecventa ideal pentru o auditie care se apropie de cele hi-fi, avand
o caracteristica liniara foarte buna. Poate fi alimentat si de la o baterie
de masina de 12 volti dar shi de la un redresor de 12 volti. Cipul are incorporat
4 amplificatoare puse in punte doua cate doua pentru a putea asigura la iesire
22 wati pe 4 ohm pentru fiecare canal. Pentru dimensiunile reduse pe care
le are cablaju imprimat este ideal pentru sateliti de la un 5.1.
-

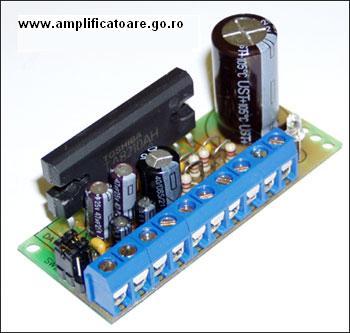

- Circuit complet - in format JPEG

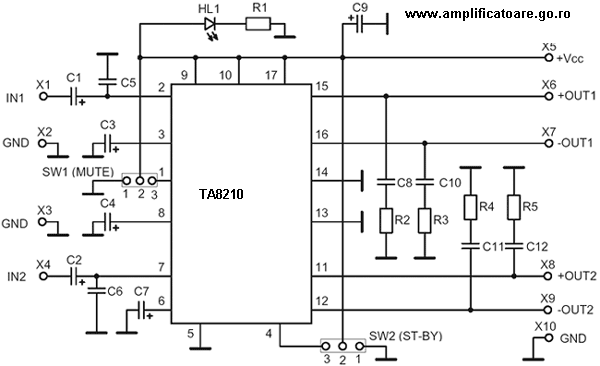

- Schema - in format JPEG

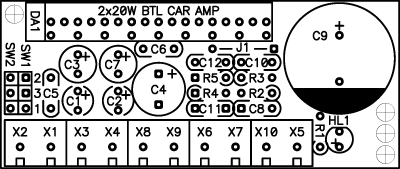

- Fata inscriptionata - in format JPEG

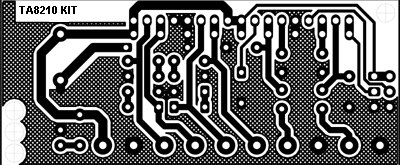

- Cablaj imprimat - in format JPEG
-
- Alimentarea: de la 6 la 18 volti, standard 14,4 volti
Curentul maxim consumat 9 amperi
Curentul de mers in gol: 120 mA
Puterea de iesire, la:
Vcc = 14,4 volti, Rout = 4 Ohm, Thd = 10%, F = of 1 kHz : 22 W
Coeficientu de distorsiuni, la:
Vcc = 13,2 volti, Rout = 4 Ohm : 0,04 %
Factoru de amplificare Au: 50 dB
Rezistenta de intrare: 30 k
Banda de frecventa reprodusa: 20...20000 Hz -
-
| Componente | Denumire | Bucati |
| C1, C2 |
4,7 uF |
2 |
| C3, C7 |
47 uF |
2 |
| C4 |
220 uF |
1 |
| C5, C6 | 1000 pF | 2 |
| C8, C10 - 12 |
0,1 uF |
4 |
|
| C9 |
2200 uf |
1 |
| CI 1 |
TA8210AH/AL | 1 |
| HL1 |
dioda de3 mm LED rosu |
1 |
| R1 | 2 k | 1 |
| R2 - R5 | 2,2 Ohm | 4 |
|
-
